บทที่ 4 ระบบเครือข่ายท้องถิ่น (LAN)

Ethernet เป็นเทคโนโลยีเครือข่ายที่ได้รับความนิยมมาก เพราะเป็นการส่งข้อมูลด้วยความเร็วสูง ซึ่งในช่วงแรกที่มีการพัฒนาระบบ Ethernet สามารถที่จะส่งผ่านข้อมูลด้วยความเร็ว 10 เมกะบิตต่อวินาที (Mbps) แต่ปัจจุบันมีการพัฒนาเทคโนโลยีใหม่ที่เรียกว่า Fast Ethernet และ Gigabit Ethernet ที่ทำความเร็วได้ถึง 100 เมกะบิตต่อวินาที (Mbps) หรือ 1 Gbps และ 1000 เมกะบิตต่อวินาที (Mbps) หรือ 10 GbE ตามลำดับ

Ethernet ทำหน้าที่อะไร
Ethernet เป็นการสื่อสารแบบโพรโทคอล (Protocol) ของ LAN ชนิดหนึ่งที่พัฒนาขึ้นโดย 3 บริษัทใหญ่คือบริษัท Xerox Corporation, Digital Equipment Corporation (DEC) และ Intel ในปี ค.ศ. 1976 หรืออาจจะเรียกการสื่อสารแบบนี้ว่าเป็นการสื่อสารระดับล่างก็ได้เช่นกัน

10base

นั้นอันที่จริงมีความหมายเกี่ยวข้องโดยตรงกับสายสื่อสาร จากรูป แสดงคุณสมบัติของสายสื่อสาร 4 ชนิด ที่นิยมใช้กันทั่วไป ประเภทของสายสื่อสารที่ใช้กันทั่วไปสำหรับมาตรฐาน 802.3

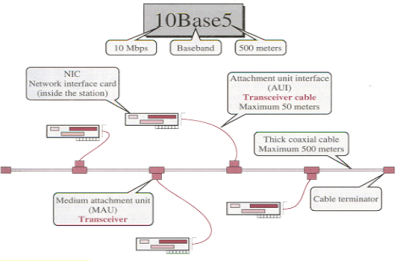

10base5

แต่ละเซกเมนต์ยาวไม่เกิน 500 เมตร

ความยาวรวมทุกเซกเมนต์ไม่เกิน2500 เมตร
มีจำนวนเครื่องสูงสด200 เครื่องในแต่ละเซกเมนต์ และทั้งหมดไม่เกิน1000 เครื่อง
ใช้สายRG-8 เป็นสายหลักของเซกเมนต์
การต่อไปยังเครื่องใช้Transceiver ต่อออกจากสายหลัก หรือเรียกอุปกรณ์เหล่านี้ว่าMedium Attachment Unit (MAU)
ใช้สายAUI ต่อจากMAU ไปยังเครื่องคอมพิวเตอร์

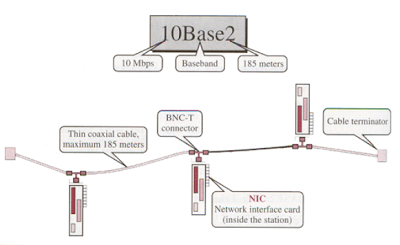

10Base2: Thin Ethernet
- แต่ละเซกเมนต์ยาวไม่เกิน185 เมตร
- ใช้สายRG-58 เป็นสายหลักของเซกเมนต์
- การต่อไปยังเครื่องใช้BNC-T connector และต่อตรงเข้ากับแผ่นวงจรเครือข่ายของเครื่องคอมพิวเตอร์

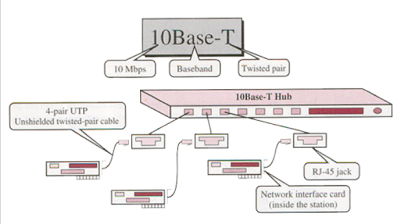

  10Base-T: Twisted-Pair Ethernet
  - สายแต่ละเส้นที่ต่อออกจากอุปกรณ์กระจายสัญญาณยาวไม่เกิน100 เมตร
  - ใช้สายUTP เป็นสายหลักของเซกเมนต์
  - เข้าหัวสายด้วยหัวต่อRJ-45
