บทที่ 4 รูปแบบการเชื่อมต่อเครือข่าย

โครงสร้างเครือข่ายแบบบัส (Bus Network)

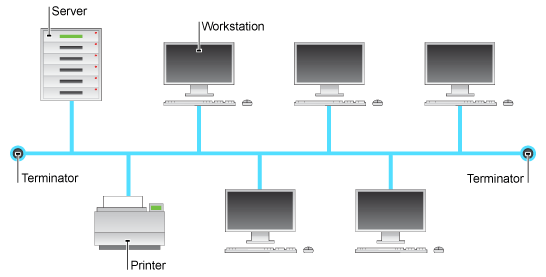

คือลักษณะการเชื่อมต่อแบบอนุกรม โดยใช้สายเคเบิลเส้นยาวต่อเนื่องกันไปดังรูปที่ได้แสดงไว้ โครงสร้างแบบนี้มีจุดอ่อนคือเมื่อคอมพิวเตอร์ตัวใดตัวหนึ่งมีปัญหากับสายเคเบิล ก็จะทำให้เครือข่ายรวนไปทั้งระบบ นอกจากนี้เมื่อมีการเพิ่มคอมพิวเตอร์เข้าไปในเครือข่าย อาจต้องหยุดการใช้งานของระบบเครือข่ายก่อน เพื่อตัดต่อสายเข้าเครื่องใหม่ ส่วนข้อดีคือโครงสร้างแบบบัสนี้ไม่ต้องมีอุปกรณ์อย่าง Hub หรือ Switch ใช้เพียงเส้นเดียวก็สามารถเชื่อมต่อเป็นเครือข่ายขนาดเล็กที่มีจำนวนเครื่องไม่มาก ปัจจุบันไม่ค่อยใช้กันแล้ว เนื่องจากไม่มีการพัฒนาเทคโนโลยีใหม่ ๆ เพิ่มเติม ทำให้ความเร็วถูกจำกัดอยู่ที่ 10 Mbps และถูกทดแทนโดยการเชื่อมต่อแบบสตาร์

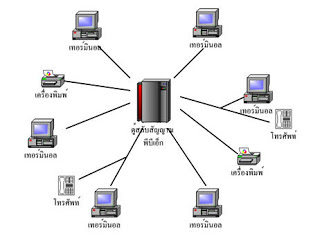

ข้อดีของเครือข่ายแบบดาว

1. สะดวก ง่ายต่อการตรวจสอบการทำงานของระบบโดยรวม

2. หากเครื่องคอมพิวเตอร์สถานีงานหนึ่งเสีย เครื่องอื่น ๆ สามารถใช้งานได้ตามปกติ

3. มีความเป็นระเบียบ

 ข้อเสียของเครือข่ายแบบดาว

1. อัตราเร็วในการส่งข้อมูลช้า ( 4 Mbps)

2. สิ้นเปลืองค่าใช้จ่ายของสายสัญญาณ

3. การขยายระบบจะขึ้นอยู่กับจุดควบคุมส่วนกลาง

4. ถ้าเครื่องคอมพิวเตอร์เซริ์ฟเวอร์เสีย เครือข่ายจะไม่สามารถทำงานได้

โครงสร้างการเชื่อมต่อเครือข่ายแบบผสม

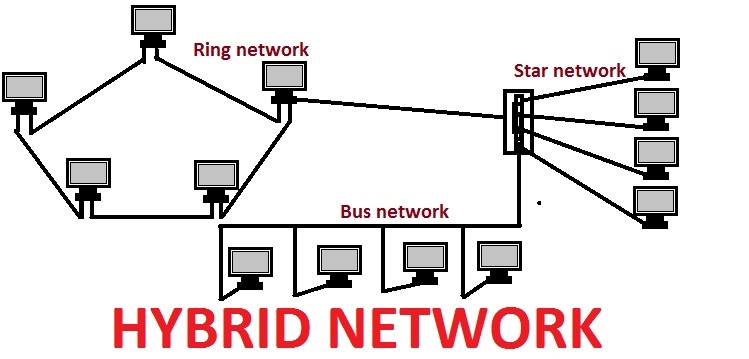

เป็นการเชื่อมต่อที่ผสนผสานเครือข่ายย่อยๆ หลายส่วนมารวมเข้าด้วยกัน เช่น นำเอาเครือข่ายระบบ Bus, ระบบ Ring และ ระบบ Star มาเชื่อมต่อเข้าด้วยกัน เหมาะสำหรับบางหน่วยงานที่มีเครือข่ายเก่าและใหม่ให้สามารถทำงานร่วมกันได้ ซึ่งระบบ Hybrid Network นี้จะมีโครงสร้างแบบ Hierarchical หรือ Tre ที่มีลำดับชั้นในการทำงาน

โครงสร้างการเชื่อมต่อเครือข่ายแบบวงแหวน

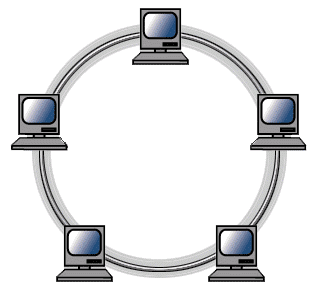

  เครือข่ายแบบวงแหวน เป็นลักษณะการเชื่อมต่อแบบจุดต่อจุดเช่นเดียวกับแบบดาว โดยสถานีแต่ละสถานีจะต่อกับสถานี ที่อยู่ติดทั้งสองข้างของตนเอง โดยจะมีการเชื่อมโยงเครื่องขยายสัญญาณของแต่ละสถานีเข้าด้วยกันเป็นวงแหวน สัญญาณข้อมูลจะส่งอยู่ในวงแหวนแบบจุดต่อจุดไปในทิศทางเดียวกันจนถึงผู้รับภายในเวลาที่กำหนด
