วิธีการเข้าหัวสาย RJ – 45

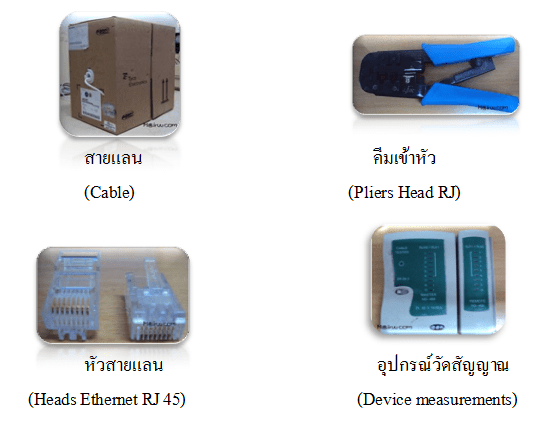

      อุปกรณ์

ขั้นตอนการเข้าหัวสายแลน

1. ปลอกเปลือกนอกของสาย CAT5 ออก โดยห่างจากปลายสายประมาณ 2-3 cm โดยคีมเข้าหัวบางรุ่นจะมีส่วนที่ปลอกเปลือกนอกของสาย RJ45 พอใส่สายแลนเข้าไปแล้วหมุนคีมเป็นวงกลมให้รอบสาย หากคีมเข้าหัวไม่มีในส่วนนี้ ให้ใช้คัตเตอร์หรือกรรไกรแทนตามความถนัด ระวังอย่าให้สายแลนภายในขาด

 2. จากนั้นก็ดึงส่วนของปลอกที่แยกออกจากกันออก

 3. เมื่อปลอกสายแลนเสร็จแล้ว จะสังเกตเห็นมีเส้นด้ายสีขาว(แล้วแต่ยี่ห้อของสายแลน) ให้ใช้กรรไกร ตัดตัดสายไฟสายแลน

4. จากนั้นคลายเกียวออกมาจะพบสายแลนพันเกลียวเป็นคู่อยู่ 4 คู่

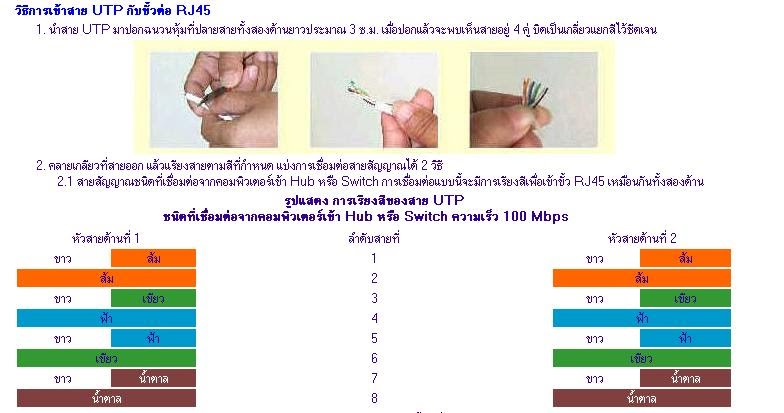

5. จัดเลียงลำดับสายใหม่ (ในกรณีต้องการทำสายตรง ใช้สำหรับเครื่องคอมไป Switch) โดยให้เรียงสีดังนี้ทั้งสองข้าง ขาวส้ม ส้ม ขาวเขียว ฟ้า ขาวฟ้า เขียว ขาวน้ำตาล น้ำตาล

                            ** ในกรณีต้องการทำสายครอส (สำหรับต่อคอมกับคอม) ให้เรียงตามนี้

                ข้างหนึ่งเป็น ขาวเขียว – ส้ม – ขาวส้ม -ฟ้า – ขาวฟ้า – เขียว – ขาวน้ำตาล – น้ำตาลและอีกข้างหนึ่งเป็นขาวส้ม –เขียว – ขาวเขียว –  ฟ้า –  ขาวฟ้า –  ส้ม –  ขาวน้ำตาล – น้ำตาล

 6. จากนั้นเรียงสายแลนตามสีให้ถูกต้อง (ตามประเภทการใช้งาน) แล้วใช้กรรไกรตัดให้สายแลนมีขนาดเท่ากัน

7. จากนั้นสอดสายแลนเข้าหัว RJ 45 ให้สุดปลอก

8. จากนั้นนำสายแลนที่เข้าหัว RJ 45 แล้ว นำมาเข้าคีม แล้วกดให้มิด (หากไม่แน่ใจให้กดย้ำอีกครั้ง)

9. หลังจากที่เราเข้าหัว RJ 45 กับสายแลนเสร็จแล้ว ให้นำมาทดสอบกับอุปกรณ์วัดสัญญาณสังเกตสัญญาณไฟ ถ้าต่อแบบตรงสัญญาณไฟจะตรงกันทั้งหมด 8 ช่อง หากสัญญาณไฟช่องใดสลับกันแสดงว่ามีหัว RJ 45 ด้านใดด้านหนึ่งเข้าหัวผิด (สลับสาย) ต้องตัดหัว RJ 45 ที่เข้าหัวผิด แล้วทำการเข้าหัว RJ 45 ใหม่
